【方法】背栓安装松动详解

文章出处:人气:-发表时间:2014-10-31 17:58【

  背栓松动怎么办?这是大多数施工验收所面临的问题。下面小编就为大家讲解背栓松动的原因,以及背栓松动所带来的安全隐患考量标准。

  1.打孔方法

  我们知道市场上现存的背栓打孔钻头有两种,分别为烧接式金刚石钻头和电镀式金刚石钻头,两者构造上有差异,所以价格也略有不同,其中烧接式背栓钻头打孔数量较多,而电镀式背栓钻头价格相对便宜,其中差异也不作赘述,后续会出文章详细分析两者的不同点及小编的建议。

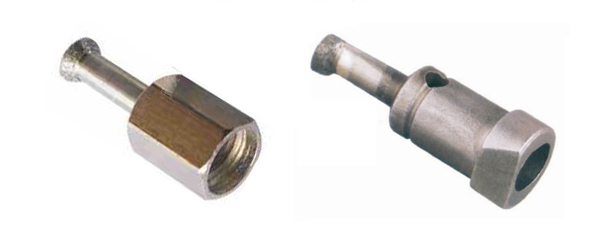

Figure1.烧接式钻头与电镀式钻头

  2.背栓分类及背栓孔的检测

  市面上公开出售的背栓种类主要有三种:旋进式背栓、敲击式背栓、防松式背栓。其中敲击式背栓和防松式背栓打孔通用,只是规格型号不同,而旋进式背栓打孔与前两者均有所不同。因敲击背栓和防松背栓使用量较大,本文只针对这两种产品进行详细的分析。

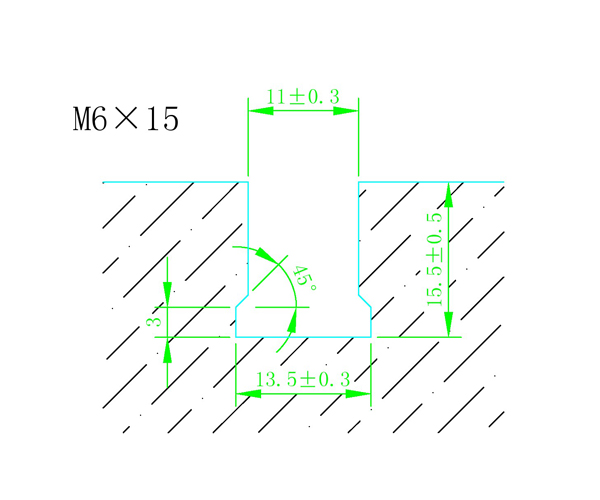

Figure2.M6×15背栓打孔图

  如图,以M6×15的背栓孔为例(假设背栓为标准件),其中15.5mm为直孔高度,3mm为扩孔高度,13.5mm为扩孔直径。

  背栓直孔:

  ①当背栓直孔孔径为10.7-11.3mm时,背栓可放入孔中,此时背栓的晃动较小,也较为安全。

  ②当背栓直孔孔径为11.4-11.9mm时,背栓放入孔中晃动较大,此时会处于危险的边缘,但也相对安全。

  ③当背栓直孔孔径为12mm以上时,背栓放入孔中后晃动非常大,稍稍用力便会将背栓从孔中拔出,此时背栓安装后会处于非常危险的境地。

  背栓扩孔:

  当背栓直孔高度过大时,敲击式背栓套筒可能会回弹,而防松式背栓套筒为全螺牙设计不会回弹,这也是敲击式背栓的一个重要优势所在,而当其直孔高度过小时,背栓安装后套筒外漏,此时便需要用平弹母固定住挂件以防止背栓松动。下面的分析是以背栓直孔高度标准(11±0.3)为前提所做的分析。背栓扩孔不标准的因素很大程度是因为国内的工艺差,金刚石钻头较硬,加工起来工序比较复杂所致。

  ①当扩孔高度为2.5-3mm时,背栓安装后可有微小的晃动,此时背栓基本无应力,该情况下背栓安装合理。

  ②当扩孔高度为2.5mm以下时,背栓安装后膨胀片/膨胀环可涨开的话背栓就会很难晃动,此时背栓处于压迫状态,有部分应力,但相对来说比较安全。而当背栓因扩孔高度太低时不能涨开的话,此时背栓安全性能极低,有较大的安全隐患,为不合格施工不能进行后续操作。

  ③当扩孔高度为3mm以上时,背栓晃动比较厉害,因总高度一定,扩孔高度占去一部分后,其抗拉力会有微小的折损,但不影响使用,此时背栓也是相对安全的。

  ④当扩孔直径为13.2-13.8mm时,背栓安装到位后安全系数较高,有轻微晃动是有益的。

  ⑤当扩孔直径为13.8mm以上时,背栓安装到位后也基本无应力,安全系数较高。

  ⑥当扩孔直径为12.8-13.2mm时,背栓扩孔效果不够明显,此时硬质石材相对软质石材更安全,而背栓也可继续进行安装。

  ⑦当扩孔直径为12.8mm以下时,背栓扩孔效果太差,此时背栓存在较大的安全隐患。如对其进行拉拔检测,膨胀环式背栓会很轻易的被拉出石材孔,而膨胀片式背栓也不能很好的受力,此种打孔属于不合格的施工,需要重新打孔。

  总结:背栓钻头为耗材,当打孔达到一定数量后必须进行过更换才能继续施工。实际中,新钻头的直、扩孔孔径均会稍微偏大,而由于钻头底部需要扩孔,所以磨损也比较快,后期的话,多数钻头不能再使用的原因均为扩孔太小,当然也有少部分直孔扩孔孔径太小致使背栓无法放入的情况。有些打孔队伍为了节省成本,多数时候扩孔不到位,这样既会给下一步的施工带来安全隐患,也会让自己名誉扫地,不再得人信任。

  让我们同倍络得一起规范行业市场,该文可作为背栓打孔检测的重要依据。倍络得24小时服务热线:4000-122-960。
