【技术】旋进背栓技术详解

文章出处:人气:-发表时间:2014-11-24 16:11【

  旋进背栓为凯尔原创研发的背栓,背栓外观简单,受力结构清晰,为早期的一代背栓产品。

  该背栓的受力原理为:底部无应力的一种机械锁定技术,区别于传统的膨胀螺丝(膨胀螺丝为应力摩擦受力)。膨胀力在石材锚固深度为15mm-30mm时候是无效的虚锚固。只有无应力的后切机械锁定技术才能很好的解决石材的锚固难题。

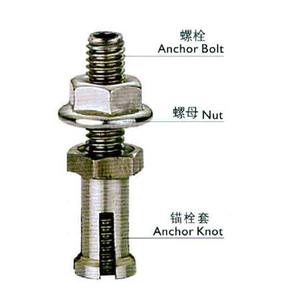

  背栓由三部分组成:螺栓,法兰螺母,锚栓套,如下图所示:

Figure1.旋进式背栓

  该背栓由于独特的结构设计,具有如下的技术优势:

  1.安装方式为旋紧方式,安装舒缓,板材破顺小。

  2.全螺牙止退,整个背栓的放松效果好。

  但是旋进背栓的技术,在实际应用中存在很多的安全隐患。导致该外形的背栓在石材外墙应用中处于小众市场,为石材背栓市场的10%左右。以下是旋进背实际应用中总结出来的问题:

  1.由于该背栓外形设计中,套筒上的六角无法埋入石材,所以锚栓的孔深必须非常精准。锚栓直孔深度超过标准1mm,会直接导致背栓的扩底膨胀位无法与石材扩孔位契合。导致背栓的底部无法完全张开,受力情况变为:有应力的膨胀受力。一套M6的背栓正常受力时,埋深为15mm时候,在花岗岩(如山东白麻)破坏拉力为7KN;但是当孔打深时,变为0.35KN,变为原来的5%,存在极大的安全隐患。

  2.由于旋紧背栓的结构设计安全富余系数低,所以对背栓的直孔尺寸要求奇高。

  背栓的尺寸:背栓套筒外径7mm-7.1mm, 底部完全张开为:9.0毫米;所以看出背栓单边膨胀能力为1mm.

  当直孔过大时,背栓会轻松从孔里拔出。M6旋进背栓,直孔钻孔要求为7-7.5mm;超过7.5mm,背栓的拉力无法保证。整个直孔安全公差范围为:0.5mm;施工难度高,安全风险大。

  3.由于旋紧背栓的膨胀能力弱,底部受力面积小,所以与敲击背栓比,拉力小20%左右。松软板材上,不能有效锚固,容易受力拉出。

  任何产品理论上都是安全的,任何的产品的真正安全必须放到实际中去检验。

  国内背栓孔加工的现状:

  石材背栓工程为高端项目,相对项目较少;背栓孔一般是石材厂加工的,石材厂一般没有专业的打孔人员。即使有做过背栓孔的工人,由于没有专业培训,对孔的尺寸把握,质量合格把控能力很弱。

  背栓孔加工需要的3要素:1.专用的背栓打孔机器;2.专用的背栓打孔钻头;3.熟练工人。

Figure2.烧接式背栓钻头

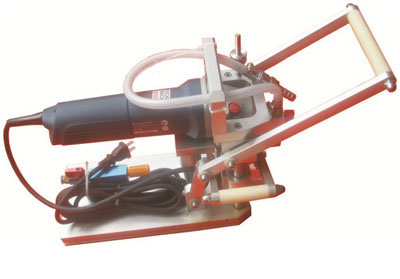

Figure3.便携式手提打孔机

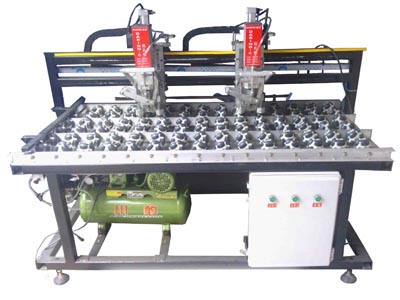

Figure4.台式双头打孔机

  烧接式背栓钻头为手工焊制,精度为7.3-8.0mm;便携式手提打孔机:主轴精度为0.3mm-0.5mm;台式双头打孔机的主轴精度为0.2mm-0.3mm。只有机器,钻头,熟练工人完美的结合,才能打出合格的背栓孔。现实的结论是:国内的钻头加工精度不高;国内机器加工精度不高;基本没有受过专门培训的操作工。由于旋进式背栓的施工要求过高,现场孔的合格率不超过60%,存在极大的安全隐患。市场的实际情况是:旋进背栓在石材的使用率远远低于敲击背栓,大概市场占有率为10%。

  多一点技术交流,多一份安全,倍络得与您心连心。有问题详询官方唯一咨询电话:4000-122-960


此文关键字:旋进式背栓 背栓
